Нагревательные элементы являются ключевыми компонентами системы приготовления пищи в любом встраиваемом агрегате. Со временем под воздействием высоких температур и циклических нагрузок металл устает, что приводит к перегоранию спирали или нарушению контактов. Восстановление работоспособности прибора часто требует замены вышедшей из строя детали. Данный процесс требует внимательности, соблюдения правил электробезопасности и понимания конструкции конкретного устройства. В этом руководстве мы рассмотрим пошаговый алгоритм действий, опираясь на инженерные особенности продукции немецкого бренда. Правильный подход позволит продлить срок службы оборудования и избежать дорогостоящего ремонта в сервисном центре.
Признаки неисправности тэна духового шкафа Kuppersberg
Определить поломку нагревательного элемента можно по ряду косвенных признаков, проявляющихся в процессе эксплуатации. Наиболее очевидным симптомом является отсутствие нагрева при включении соответствующего режима. Индикаторы на панели управления могут гореть, вентилятор конвекции работает, но температура в камере не растет. В некоторых случаях наблюдается неравномерное приготовление блюд: одна часть продукта подгорает, другая остается сырой. Это указывает на частичное повреждение спирали или окисление контактов. Иногда неисправность сопровождается искрением внутри камеры или срабатыванием автоматического выключателя в щитке. Важно дифференцировать поломку нагревателя от неисправности термостата или модуля управления. Если устройство набирает температуру, но не отключается по достижении заданных параметров, проблема кроется в датчиках, а не в самом элементе нагрева.
Что нужно сделать перед началом работ
Безопасность является приоритетом при любом вмешательстве в электрическую цепь прибора. Первым шагом необходимо полностью обесточить агрегат, отключив автомат в распределительном щитке. Простого выключения кнопкой на панели недостаточно, так как существует риск случайной активации. Подготовьте рабочее место: обеспечьте хорошее освещение и доступ к задней части устройства. Для работы потребуется набор отверток (крестовая и плоская), пассатижи, мультиметр для проверки сопротивления и изоляционная лента. Рекомендуется использовать диэлектрические перчатки для защиты от остаточного напряжения. Заранее приобретите оригинальный нагревательный элемент, соответствующий мощности и форме штатной детали. Использование несовместимых аналогов может привести к перегрузке проводки или некорректной работе электроники.
Инструкция по замене тэна духового шкафа Kuppersberg
Процесс замены варьируется в зависимости от конструкции камеры и способа крепления нагревателя. В большинстве случаев доступ к элементу осуществляется через внутреннее пространство рабочей камеры или после снятия задней панели корпуса. Рассмотрим универсальный алгоритм, подходящий для большинства серий немецкого производителя.
Демонтаж дверцы духового шкафа Kuppersberg

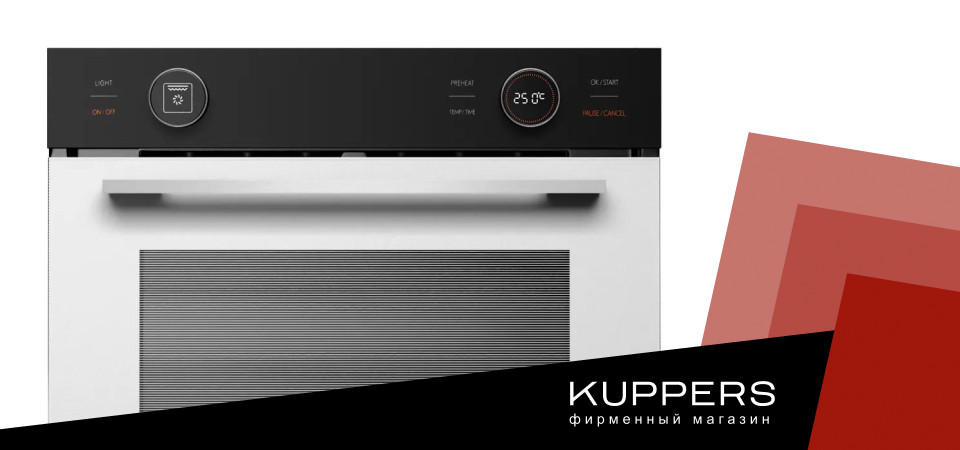

Для облегчения доступа к внутреннему пространству рекомендуется снять дверцу. В серии HT 612 White используется классическая система петель с фиксаторами. Откройте дверь полностью, найдите защелки на петлях и переведите их в закрытое положение. После этого аккуратно закройте дверцу до первого упора и снимите ее, потянув на себя. Это действие снизит вес конструкции и обеспечит удобный доступ к крепежным элементам внутри камеры. Будьте осторожны: стекло может быть тяжелым, поэтому лучше выполнять эту операцию вдвоем. Осмотрите уплотнитель на предмет повреждений, так как снятие двери может нарушить его посадку.
Снятие задней стенки
В некоторых исполнениях нагреватель крепится снаружи, что требует демонтажа задней металлической панели корпуса. Откройте доступ к задней части агрегата, выдвинув его из ниши или обеспечив подход сзади. Открутите саморезы, удерживающие лист металла, используя соответствующую биту. Снимите панель, обнажив внутреннюю проводку и контакты нагревательных элементов. В моделях с конвекцией здесь также расположен вентилятор, поэтому действуйте аккуратно, чтобы не повредить лопасти или провода питания мотора. Осмотрите изоляцию проводов: она не должна иметь следов оплавления или трещин.
Отсоединение контактов

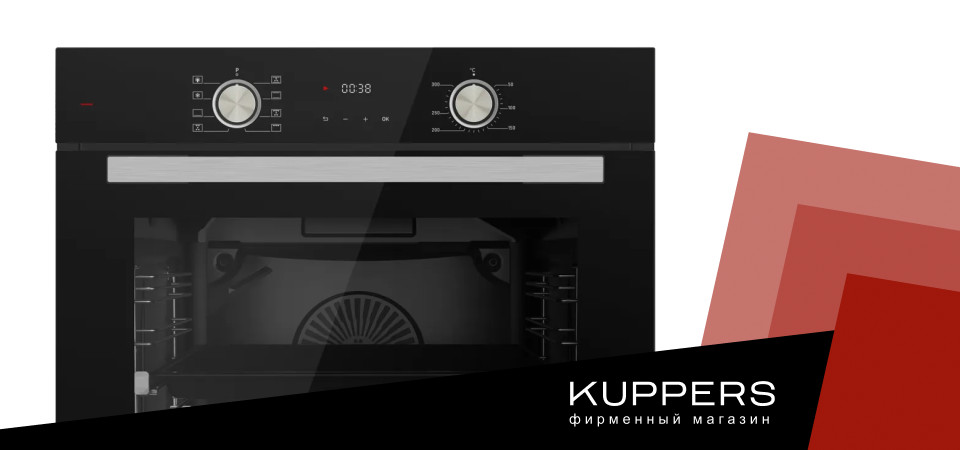

Нагреватель подключается к сети через клеммные колодки или керамические изоляторы. Перед отсоединением сфотографируйте схему подключения, чтобы не перепутать провода при сборке. Используйте изолированный инструмент для снятия клемм. Если контакты окислены, зачистите их мелкой наждачной бумагой до металлического блеска. В серии HO 608 B применяются термостойкие провода с силиконовой изоляцией, способные выдерживать нагрев до 200 градусов. Убедитесь, что новые клеммы надежно обжаты и не имеют люфта. Плохой контакт приведет к искрению и повторному перегоранию элемента.
Извлечение старого тэна
Крепление нагревателя осуществляется через отверстия в задней стенке рабочей камеры. Обычно элемент удерживается двумя гайками или винтами на фланцах. Открутите крепеж, поддерживая нагреватель рукой, чтобы он не упал внутрь камеры. Аккуратно вытяните деталь через отверстие. Будьте внимательны: форма элементов может отличаться (кольцевой, зигзагообразный, гриль). Сравните старый и новый нагреватели: они должны совпадать по мощности, геометрии и расположению контактов. Даже незначительное несоответствие может привести к тому, что деталь не встанет на место или будет касаться стенок камеры.
Установка нового нагревателя

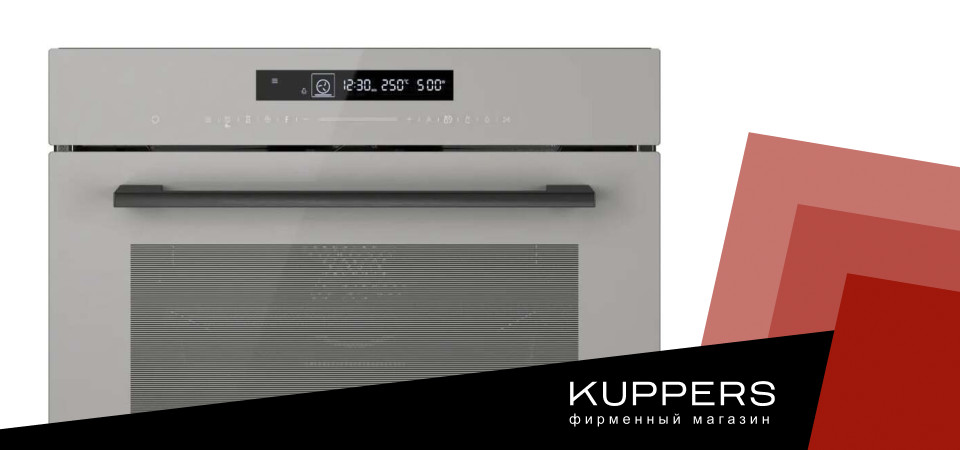

Вставьте новый элемент в отверстие, убедившись, что уплотнительная прокладка плотно прилегает к стенке камеры. Это предотвратит утечку тепла и попадание жира на контакты. Закрутите крепежные гайки, но не перетягивайте их, чтобы не деформировать фланец. Подключите провода согласно ранее сделанной схеме. Проверьте надежность фиксации клемм, слегка потянув за провода. В исполнении KMW 694 GR используется усиленная конструкция креплений, рассчитанная на интенсивную эксплуатацию. Убедитесь, что спираль не касается металлических стенок камеры, иначе возникнет короткое замыкание на корпус.
Проверка работы после замены
Перед полной сборкой устройства необходимо провести предварительное тестирование. Включите автомат в щитке и запустите режим нагрева на минимальной температуре. Используйте мультиметр для проверки напряжения на контактах нагревателя. Оно должно соответствовать номиналу сети (220-230 В). Если элемент начинает равномерно нагреваться, нет искрения и посторонних запахов, можно считать замену успешной. Дайте агрегату поработать 10-15 минут, затем отключите его и дайте остыть. После этого установите заднюю панель и навесьте дверцу. Проведите контрольный запуск с приготовлением простого блюда для проверки равномерности нагрева.
Когда не стоит заниматься заменой самостоятельно
Существуют ситуации, когда самостоятельный ремонт нецелесообразен или опасен. Если устройство находится на гарантии, любое вмешательство приведет к потере гарантийных обязательств. В этом случае следует обратиться в авторизованный сервисный центр. Также не стоит рисковать, если вы не обладаете навыками работы с электричеством или не уверены в своих силах. Сложные многофункциональные агрегаты с электронным управлением требуют специальной диагностики. Если после замены проблема не исчезла, значит, неисправность кроется в модуле управления или проводке. Профессиональный мастер обладает необходимым оборудованием для точного определения причины поломки. Для семей с детьми и профессиональных поваров надежность оборудования критична, поэтому квалифицированный ремонт станет лучшим решением. Экономным хозяевам стоит помнить, что ошибка при самостоятельной замене может привести к более дорогостоящим последствиям, чем услуги специалиста.
